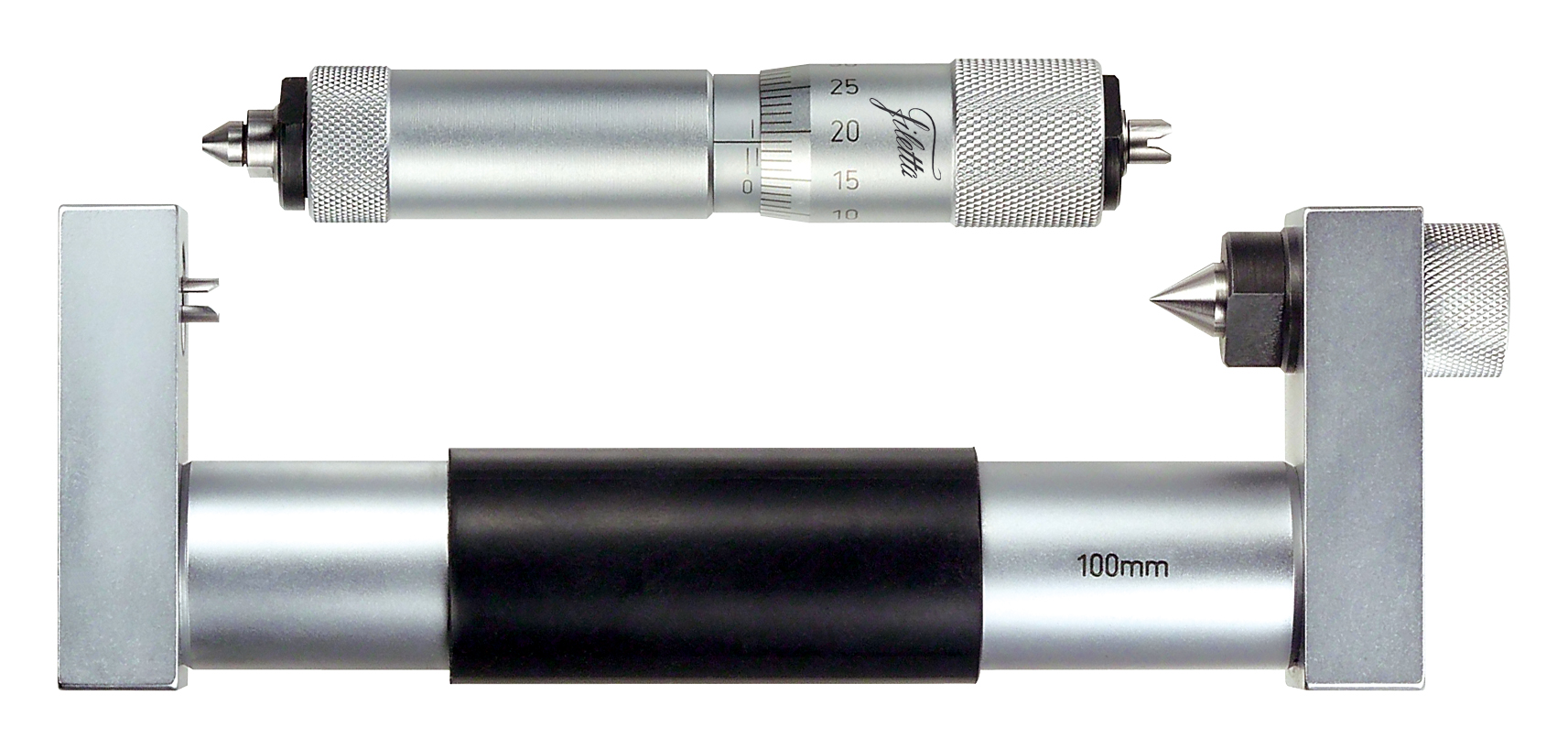

Indvendig gevindmikrometer uden indsættelser, 275-300 mm, nøjagtighed ±0,055 mm, gradering 0,01 mm, insatsaxel Ø5 mm, låseskrue, inkl. indstillingsmål til metrisk gevind 60°, levering i plastetui

Beskrivelse

Inside micrometer with interchangeable anvils, 275 – 300 mm er et Schut-leveret præcisionsinstrument fra ECONOMY LINE-serien.

ECONOMY LINE-byggekvalitet. Nøjagtighed ±0.055 mm. Gradering 0.01 mm. Hærdede, slebne referenceflader for repeterbar måling; matcher Schut-præcisions-kvalitet. Størrelse til håndholdt eller fiksturmonteret brug afhængigt af værkstedsapplikationen.

Brug: positionér instrumentet mod arbejdsstykkets referenceflade, foretag målingen efter instrumentets standardprocedure (afhængigt af type — direkte aflæsning, komparativ afvigelse eller go/no-go-verifikation), og notér resultatet. Nul-verificér mod indstillingsstandard ved periodisk verifikation. Dokumentér med kalibreringscertifikater.

Almindelige anvendelser: værkstedsmåling, indgangskontrol af komponenter, på-maskin setup-kontroller, fitter- og værktøjsmager-bænk-måling, kalibrerings-lab referencearbejde, og QC-arbejdsgange inden for Schut-produktlinjen.

Egenskaber

• Inside micrometer with interchangeable anvils, 275 – 300 mm
• Måleområde 275 – 300 mm
• Nøjagtighed ±0.055 mm
• Gradering 0.01 mm
• Hærdede, slebne referenceflader
• Schut-byggekvalitet
• ECONOMY LINE-serien

Specifikationer

Kompatibelt tilbehør

Kompatibelt tilbehør: Schut indstillingsstandarder og referencestandarder til periodisk verifikation, kalibreringscertifikater (ISO 17025), Schut beskyttelsesetuier og bænk-opbevaring, Schut reservedele og forbrugsmaterialer (hvor relevant).

Yderligere information

Specifications

Schut Geometrisk Metrologi STICKMIKROMETER

Innermikrometrar med utbytbara amboltar

Skruvgängamikrometrar för invändiga mätningar av lutningsdiametrar.
möjliggöra mätning av flera typer av skruvgängor.

Mätområde: 75 - 300 mm. Insatsaxel: ø 5 mm.
Gradering: 0,01 mm. Leverans inkl. inställningsmätare för metrisk gänga,
Låsskruv (125 - 300 mm).
60° flankvinkel.

Artikelnr. Mätnoggrannhet Pris Artikelnr. Trådar per tum Pris
intervall/mm mm
Insatser för Whitworth-trådar,
Inre mikrometer utan insats: 55° flankvinkel, per par:
906.924 75 - 100 ± 0.025 79.00 906.940 60 - 48 20.20
906.925 100 - 125 ± 0.028 89.00 906.941 48 - 40 20.20
906.926 125 - 150 ± 0.030 98.00 906.942 40 - 32 20.20
906.927 150 - 175 ± 0.033 107,00 906.944 32 - 24 20,20
906.928 175 - 200 ± 0,035 117,00 906.945 24 - 18 20,20
906.929 200 - 225 ± 0.038 126.00 906.946 18 - 14 20.20
906.930 225 - 250 ± 0.040 136.00 906.947 14 - 10 20.20
906.931 250 - 275 ± 0.043 145.00 906.948 10 - 7 20.20
906.932 275 - 300 ± 0.045 154.00 906.949 7 - 4.5 20.20
906.950 4,5-3,5 20,20

906.951 Set 60 - 3.5 169,00

Artikelnr Pitch/mm Pris Artikelnr. Trådar per tum Pris

Insatser för metriska gängor, 20.20 Insatser för UN, UNC och UNF gängor,
60° flankvinkel, per par: 20,20 60° flankvinkel, per par:
906.933 0.4 - 0.5 20.20 906.952 64 - 48 20.20
906 934 0,6 - 0,9 20,20 906 953 44 - 28 20,20
906.935 1 - 1.75 20.20 906.954 24 - 14 20.20
906.936 2 - 3 20.20 906.955 13 - 9 20.20
906.937 3,5-5 101,00 906.956 8-5 20,20
906.938 5,5-7 906.957 4,5-3,5 20,20
C04.282.EN.20210503
906.939 Set 0,4 - 7 906.958 Set 64 - 3,5 101,00
