Centreringsvinkel i rustfrit stål med mm-gradering, lasergradering, blendingsfri kromfinish, l1 500 mm, l2 330 mm, max Ø 530 mm

Beskrivelse

Center square 500/330 mm, max ø530 mm er et Schut præcisionsinstrument fra ECONOMY LINE-serien — bruges til værkstedsmåling, inspektion og referencearbejde i maskin- og fabrikator-miljøer. Hærdede og slebne referenceflader giver repeterbar måling; instrumentet er dimensioneret til håndholdt eller fiksturmonteret brug afhængigt af værkstedsapplikationen.

ECONOMY LINE-byggekvalitet. Hærdede og slebne referenceflader og kontaktpunkter for repeterbar måling; matchet mod Schut-præcisions-kvalitetsklasse. Instrumentet er dimensioneret til håndholdt eller fiksturmonteret brug afhængigt af værkstedsapplikationen, og integreres med standard inspektions-arbejdsgange i metrologi-laboratorier og maskin-værkstedsens QC-stationer.

Brug: positionér instrumentet mod arbejdsstykkets referenceflade eller feature, foretag målingen efter instrumentets standardprocedure (afhængigt af type — direkte aflæsning, komparativ afvigelse, go/no-go-verifikation, eller wrung-stack-reference). Nul-verificér mod indstillingsstandard ved periodisk verifikation og dokumentér med kalibreringscertifikater. Instrumentets design understøtter både engangs-inspektion og back-to-back QC-arbejdsgange.

Almindelige anvendelser: værkstedsmæssig indgangskontrol af komponenter, på-maskin setup-kontroller, fitter- og værktøjsmager-bænk-måling, kalibrerings-lab referencearbejde, og QC-arbejdsgange inden for Schut-produktlinjen.

Egenskaber

• Center square 500/330 mm, max ø530 mm
• Hærdede, slebne referenceflader for repeterbar måling
• Schut-byggekvalitet
• Egnet til værksteds-QC, kalibrerings-lab og bænk-måling
• ECONOMY LINE-serien

Specifikationer

Kompatibelt tilbehør

Kompatibelt tilbehør: Schut indstillingsstandarder og referencestandarder til periodisk verifikation af nøjagtighed ved kendte dimensioner; kalibreringscertifikater (ISO 17025) ved første levering og ved periodisk verifikation — typisk 12-måneders interval for produktionsgulv, 6-måneder for høj-volumen inspektionskæder; Schut beskyttelsesetuier og bænk-opbevaring; Schut reservedele og forbrugsmaterialer hvor relevant.

Yderligere information

Specifications

CENTRUMFYRKANTER / KALIBERKOMPASSER Schut för precision

Centrera rutor

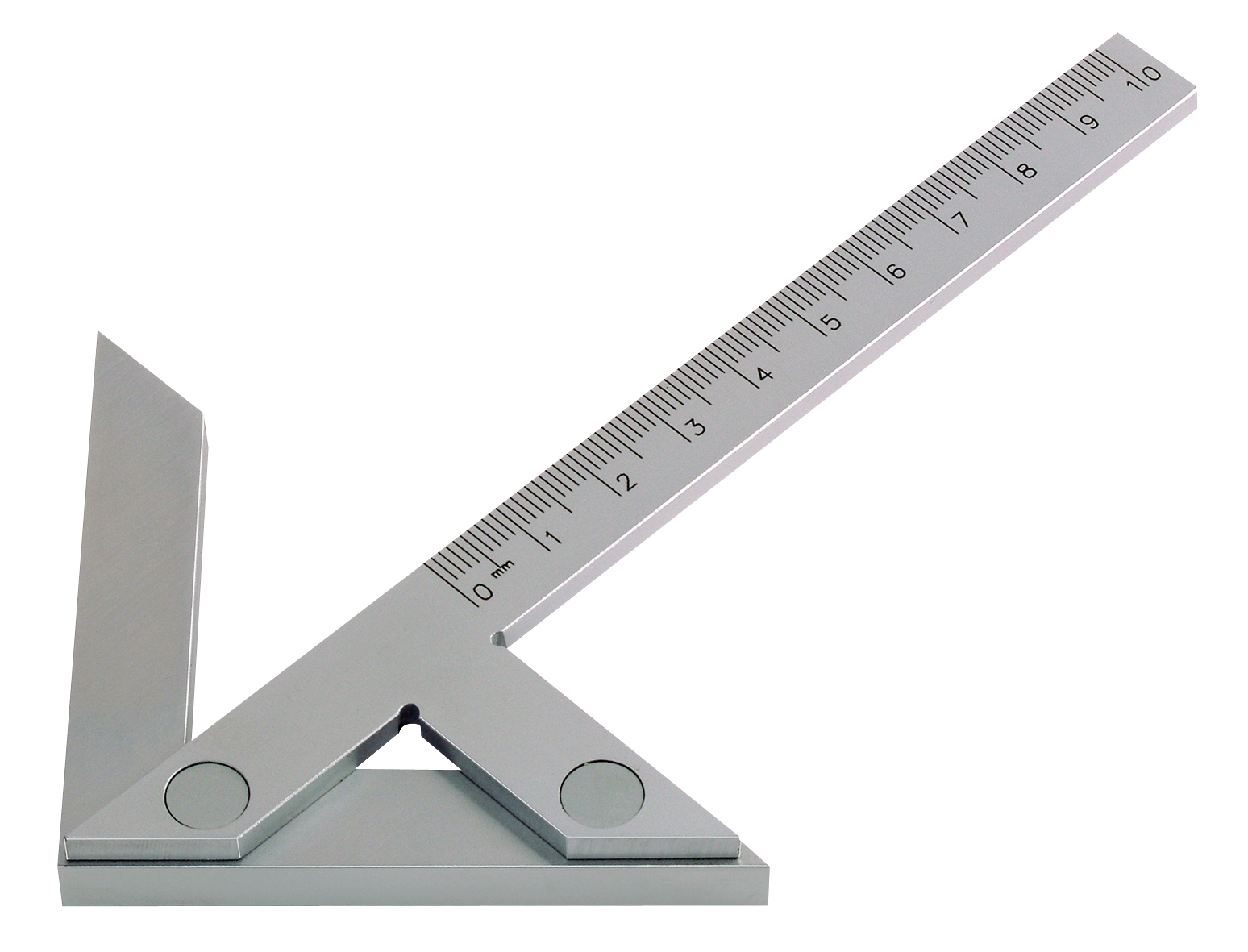

Centrera rutor med mm gradering på bladet, för att markera centrum på runda skivor eller axlar.
Konstruktion i rostfritt stål, utan glänsande krom

färdig.
Gradering med laser.

Artikelnr. Längd/mm Max. ø
l1 l2 mm

907.893 100   70 90
907.894 150 130 190 34.60 Fast käke och balk av ett stycke.
907.895 200 150 220 39.90 Härdade, slipade och lappade mätytor.
907.896 250 160 230
907.897 300 180 280
909.972 400 250 380
909.973 500 330 530

Kaliperkompasser

För ritning av diametrar 0 - 600 mm.
Vernier: 0,1 mm.
Konstruktion i rostfritt stål, matt krom-

pläterad.

909.425

Artikelnummer för scri- Mätkäft
bing up range-längd
till ø/mm mm mm

909.424 300 150 40 46,00 C15.205.EN.20210503
909.425 400 200 40 54,00
909.426 500 250 40 66,00
909.427 600 300 40 73,00
