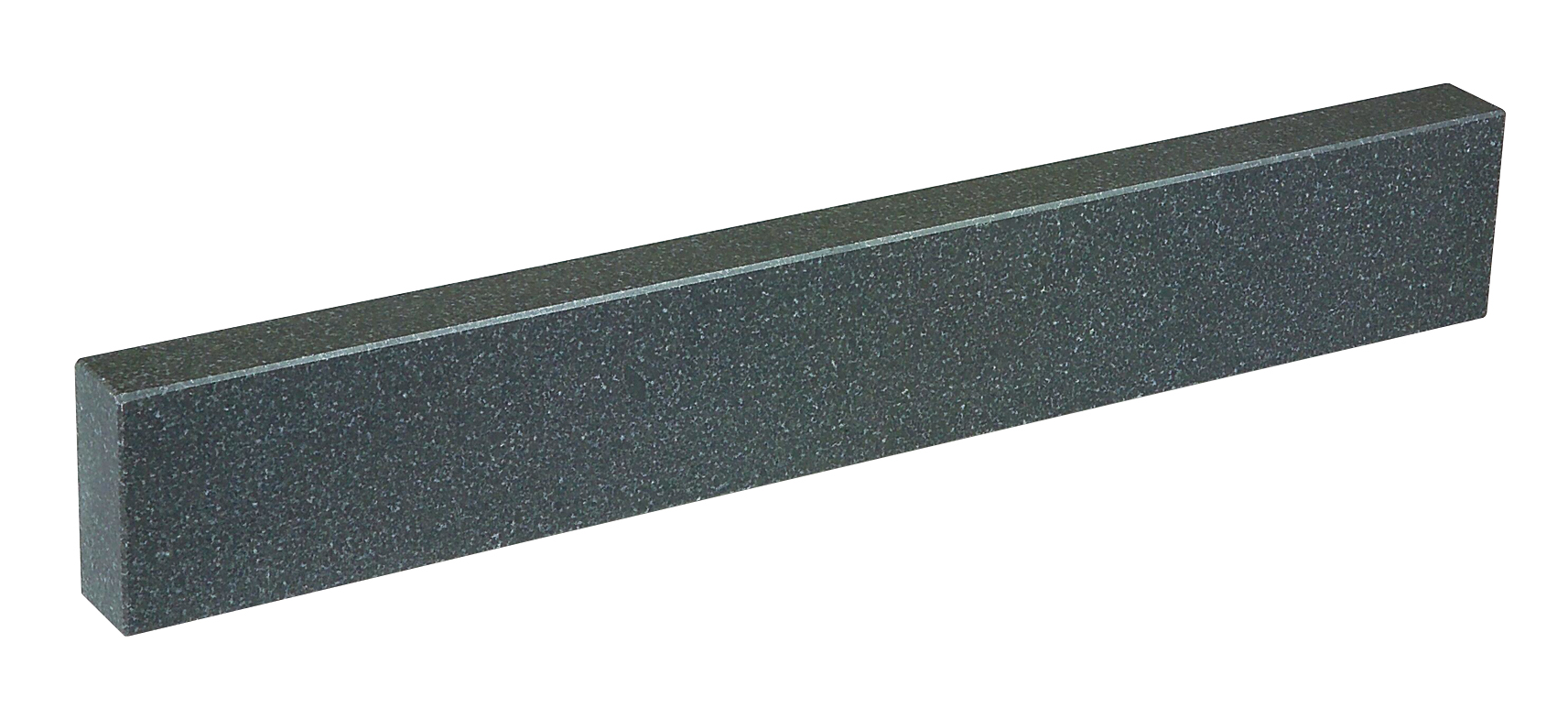

Granitretlineal, planhed og parallelitet og rethed måleflader ifølge DIN 874, materiale granit, raka affasede kanter, fra længde 630 mm med viktbesparande huller, leveres i aluminiumsetui med konformitetsdeklaration, klasse 0, mål 2000×300×100 mm, vægt 210 kg inkl. tilpackning, rethed/planhed ±9 µm, parallelitet ±45 µm

13.520 kr.

Varenummer (SKU): 64-402139 Kategori: Granitretlinjaler

Beskrivelse
Yderligere information
Specifications
Anmeldelser (0)

Beskrivelse

Granite straight edge, Class 0, 2000×300×100 mm er et Schut præcisionsinstrument fra ECONOMY LINE-serien — bruges til værkstedsmåling, inspektion og referencearbejde i maskin- og fabrikator-miljøer. Hærdede og slebne referenceflader giver repeterbar måling; instrumentet er dimensioneret til håndholdt eller fiksturmonteret brug afhængigt af værkstedsapplikationen.

ECONOMY LINE-byggekvalitet. Hærdede og slebne referenceflader og kontaktpunkter for repeterbar måling; matchet mod Schut-præcisions-kvalitetsklasse. Instrumentet er dimensioneret til håndholdt eller fiksturmonteret brug afhængigt af værkstedsapplikationen, og integreres med standard inspektions-arbejdsgange i metrologi-laboratorier og maskin-værkstedsens QC-stationer.

Brug: positionér instrumentet mod arbejdsstykkets referenceflade eller feature, foretag målingen efter instrumentets standardprocedure (afhængigt af type — direkte aflæsning, komparativ afvigelse, go/no-go-verifikation, eller wrung-stack-reference). Nul-verificér mod indstillingsstandard ved periodisk verifikation og dokumentér med kalibreringscertifikater. Instrumentets design understøtter både engangs-inspektion og back-to-back QC-arbejdsgange.

Almindelige anvendelser: værkstedsmæssig indgangskontrol af komponenter, på-maskin setup-kontroller, fitter- og værktøjsmager-bænk-måling, kalibrerings-lab referencearbejde, og QC-arbejdsgange inden for Schut-produktlinjen.

Egenskaber

Granite straight edge, Class 0, 2000×300×100 mm
Hærdede, slebne referenceflader for repeterbar måling
Schut-byggekvalitet
Egnet til værksteds-QC, kalibrerings-lab og bænk-måling
ECONOMY LINE-serien

Specifikationer

Producent	Schut
Serie	ECONOMY LINE
Type	Granite straight edges
Artikelnummer	64-402139

Kompatibelt tilbehør

Kompatibelt tilbehør: Schut indstillingsstandarder og referencestandarder til periodisk verifikation af nøjagtighed ved kendte dimensioner; kalibreringscertifikater (ISO 17025) ved første levering og ved periodisk verifikation — typisk 12-måneders interval for produktionsgulv, 6-måneder for høj-volumen inspektionskæder; Schut beskyttelsesetuier og bænk-opbevaring; Schut reservedele og forbrugsmaterialer hvor relevant.

Yderligere information

Vægt	179,123 kg

Specifications

Schut Geometrisk Metrologi RAKA KANTER

Paralleller i par av granit

Platthet, parallellitet och rakhet i mätytor enligt DIN 874. Material: granit. Rakfasade kanter. Levereras i aluminiumfodral med

försäkran om överensstämmelse.

Artikelnr. Planhet/ Pris Artikelnr. Planhet/ Prismått Vikt Parallellitet Parallellitet mm per par µm 1 µm 1 kg

Klass 0, 2-sidig: 146,00 Klass 00, 2-sidig: 179,00 160 x 25 x 16 0,5 402.104 ± 3 179,00 402.112 ± 1,5 234,00 250 x 40 x 25 1,6 402.105 ± 4 289.00 402.113 ± 2 363.00 400 x 63 x 40 6.5 402.106 ± 8 500,00 402.114 ± 4 626,00 630 x 100 x 63 24,7 402.107 ± 12 402.115 ± 6

Klass 0, 4-sidig: 170,00 Klass 00, 4-sidig: 208,00 160 x 25 x 16 0,5 402, 100 ± 3 220, 00 402, 108 ± 1, 5 277, 00 250 x 40 x 25 1, 6 402.101 ± 4 340.00 402.109 ± 2 430.00 400 x 63 x 40 6.5 402,102 ± 8 562,00 402,110 ± 4 734,00 630 x 100 x 63 24,7 402.103 ± 12 402.111 ± 6

1 Planhet och parallellitet mellan motsatta ytor.

Räta kanter av granit

Planhet, parallellitet och räthet hos mätytor enligt DIN 874. Från längd 1000 mm utrustad med två

tråkigt. Material: granit. Rakfasade kanter. Levereras i aluminiumfodral med

försäkran om överensstämmelse.

Artikelnr Mått Vikt Rakhet/ Parallellitet mm kg planhet/µm µm

Klass 0: 2 ± 2,6 ± 13 258,00 402.135 400 x 60 x 25 7 ± 3,5 ± 18 347,00 402.136 630 x 100 x 35 27 ± 5 ± 25 686,00 402.137 1000 x 160 x 50 138 ± 7,4 ± 37 1.260,00 402.1381 1600 x 250 x 80 210 ± 9 ± 45 1.946,00 402.1391 2000 x 300 x 100

Klass 00: 2 ± 1,6 ± 8 289,00 C09.202.EN.20210503 402.140 400 x 60 x 25 7 ± 2,1 ± 10,5 387,00 402.141 630 x 100 x 35 27 ± 3 ± 15 770,00 402.142 1000 x 160 x 50 138 ± 4,4 ± 22 1.473,00 402.1431 1600 x 250 x 80 210 ± 5,4 ± 27 2.180,00 402.1441 2000 x 300 x 100

1 Vikt medföljer förpackningen.
