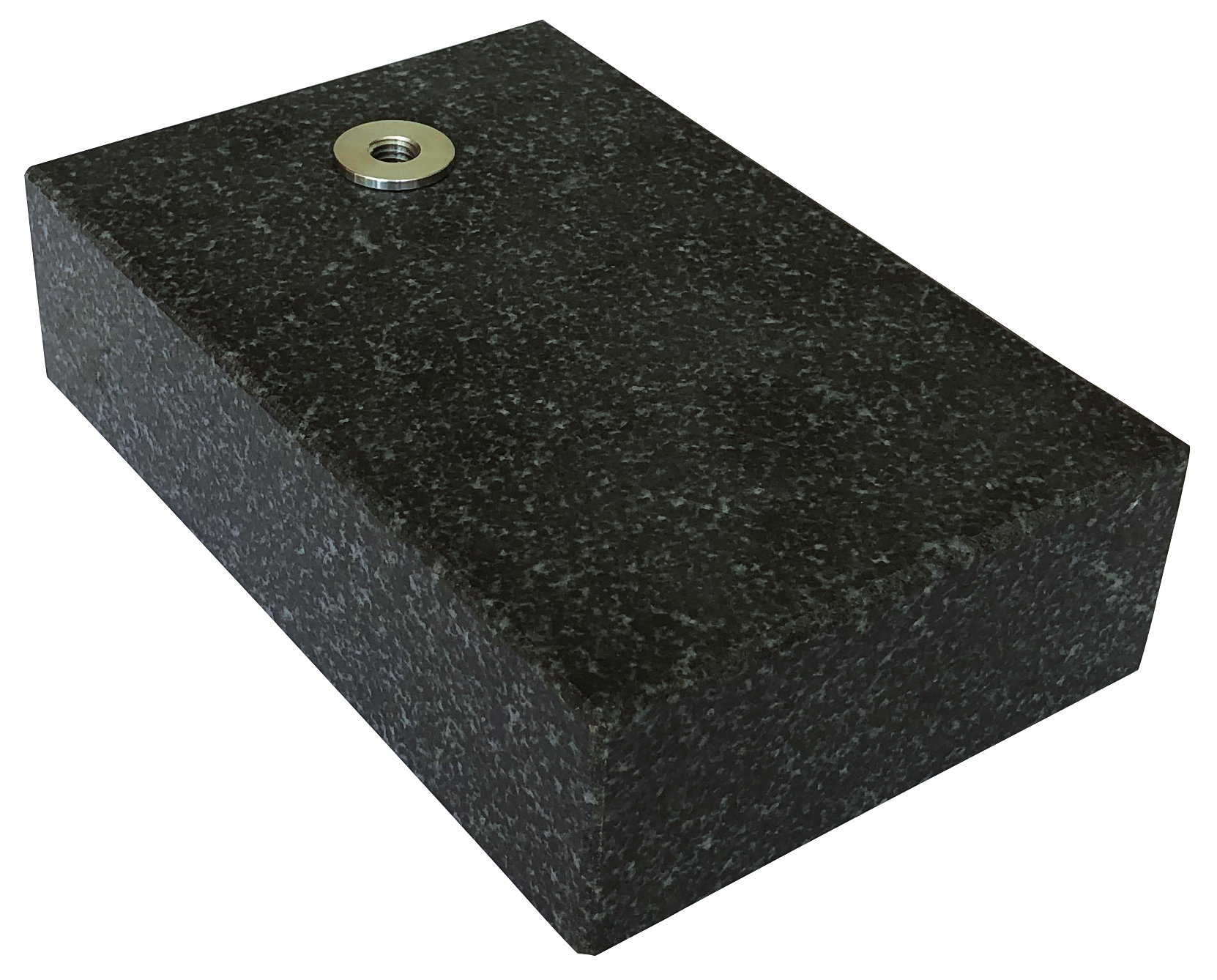

Granitbas til indikatorur-arm, mål 150x100x40 mm, gevind M8x1,25

Beskrivelse

Granite base, 150×100×40 mm er et Schut præcisionsinstrument fra ECONOMY LINE-serien — bruges til værkstedsmåling, inspektion og referencearbejde i maskin- og fabrikator-miljøer. Hærdede og slebne referenceflader giver repeterbar måling.

ECONOMY LINE-byggekvalitet. Hærdede og slebne referenceflader og kontaktpunkter for repeterbar måling; matchet mod Schut-præcisions-kvalitetsklasse. Instrumentet integrerer med standard inspektions-arbejdsgange i metrologi-laboratorier og maskin-værkstedsens QC-stationer.

Brug: positionér instrumentet mod arbejdsstykkets referenceflade eller feature, foretag målingen efter instrumentets standardprocedure (afhængigt af type — direkte aflæsning, komparativ afvigelse, go/no-go-verifikation, eller wrung-stack-reference). Nul-verificér mod indstillingsstandard ved periodisk verifikation. Dokumentér med kalibreringscertifikater. Instrumentets design understøtter både engangs-inspektion og back-to-back QC-arbejdsgange.

Almindelige anvendelser: værkstedsmæssig indgangskontrol af komponenter, på-maskin setup-kontroller, fitter- og værktøjsmager-bænk-måling, kalibrerings-lab referencearbejde, og QC-arbejdsgange inden for Schut-produktlinjen. DIAL INDICATOR STANDS-kategorien er standardværkstedsværktøjet.

Egenskaber

• Granite base, 150×100×40 mm
• Hærdede, slebne referenceflader for repeterbar måling
• Schut-byggekvalitet
• Egnet til værksteds-QC, kalibrerings-lab og bænk-måling
• ECONOMY LINE-serien

Specifikationer

Kompatibelt tilbehør

Kompatibelt tilbehør: Schut indstillingsstandarder og referencestandarder til periodisk verifikation af nøjagtighed; kalibreringscertifikater (ISO 17025) ved første levering og periodisk verifikation — typisk 12-måneders interval for produktionsgulv, 6-måneder for høj-volumen-kæder; Schut beskyttelsesetuier og bænk-opbevaring; Schut reservedele og forbrugsmaterialer hvor relevant.

Yderligere information

Specifications

KLOCKINDIKATOR STÅR Schut för Precision

Bas för indikatorklocka stativ

En solid bas är nödvändig för noggranna mätningar. Indikeringsarmarna kan monteras på en
stark magnetisk bas eller vakuumbas.

908.971

908.969

908.976

908.967

908.968

402.196

908.965

908.977

Artikelnr Beskrivning Mått Magnetisk kraft */N Gängpris
l x b x h/mm   800 (S) M8 x 1,25 17,40
1000 (S) M8 x 1,25 24,60
908 971 V-spår   60 x 50 x 55 1500 (S) M8 x 1,25 74,00
908,970 V‑spår   74 x 50 x 55   400 (S ) M5 x 0,8 19,10
908 969 plan bas 118 x 50 x 52   170 (S) M5 x 0,8 21,10
908,967 V‑spår   36 x 30 x 35   400 (P ) M8 x 1,25 33,80
908.976 platt bas   30 x 30 x 30   300 (P) M8 x 1,25 18,50
908.968 flexform   75 x 46 x 55 M8 x 1.25 29,40
908.965 cylinder d1 M8 x 1,25 134,00
908.977 vakuumbas ø 40 x 30
402.196 granitbas ø 90 x 25 d2
150 x 100 x 40

* S = ställbar magnet; P = permanent magnetisk kraft.

Fästklammor för indikatorklockstativ

Artikelnr Fästklämma ø/mm Pris
d1 d2

907.443 10 8 / 4 7.60 C06.305.EN.20210503
907 442 10 8 / 6 7,60
906 398 12 8/6 7, 30
907.440 12 10 7.60
907 444 14 8/6 11, 00
906.399 20 12 22.30
907.441 20 14 25,40
