Trådmålere.ledninger

Beskrivelse

• Til måling af udvendige gevind ved hjælp af tre-tråds-metoden.
• Flankediameteren kan bestemmes i henhold til den målte diameter ved hjælp af tabeller.
• Til mikrometre med måleflader ø 6,35, ø 6,5 eller ø 8 mm.
• Også tilgængelig til måleområder ø 6,5 og ø 7,5 mm.
• Meget høj målenøjagtighed: ±0,001 mm.
• I par eller i et sæt.
• Trådeholderne holdes på plads på ambolten og spindlen med en fjederklemme.
• Trådene er monteret på holderen på en sådan måde, at de placerer sig selv på gevindet.
• Tråddiameter: ø6,5 mm.
• Tråddiameter d₁/mm: 1,84.
• UN/UNC/UNF tråde pr. tomme: 14.

Gevindmåletråde 64-779176

Gevindmåletråde model 64-779176 er præcisionsinstrumenter designet til nøjagtig måling af gevindprofiler med diametre mellem 3,2 mm og 6,5 mm. Disse måleinstrumenter giver en pålidelig metode til at verificere gevindets nøjagtighed ved at måle effektiv diameter, stigning og andre kritiske dimensioner. Den høje præcision sikrer, at gevind overholder de relevante standarder og specifikationer.

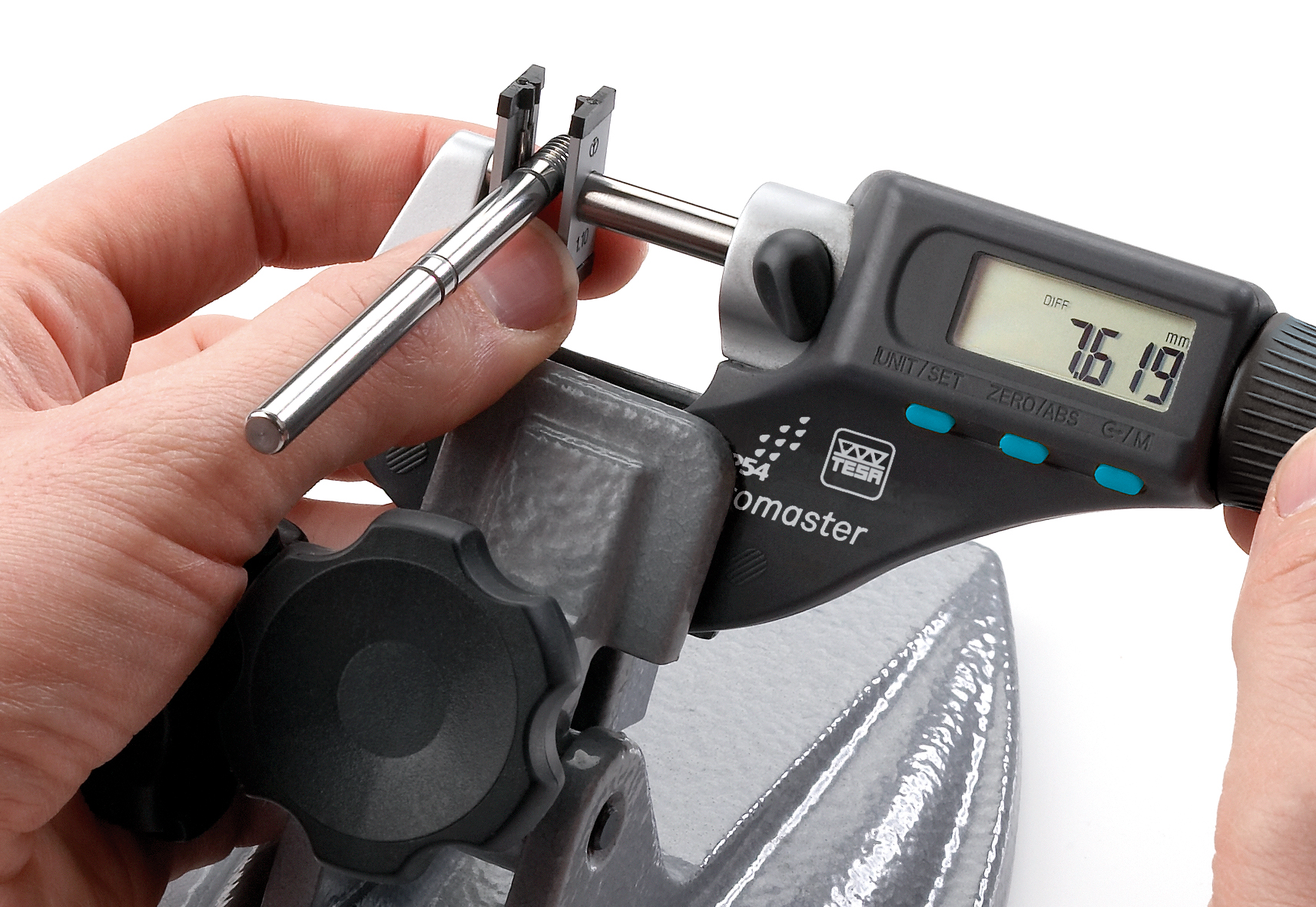

Gevindmåletråde anvendes ved at placere trådene i gevindrillerne, hvilket muliggør måling med en mikrometer eller andet præcisionsmåleudstyr. Dette sæt er fremstillet af holdbart, hærdet stål for at sikre lang levetid og modstandsdygtighed mod slitage. Trådene er designet til at opfylde internationale standarder for gevindmåling og giver konsistente resultater selv efter gentagen brug.

• Præcisionsudformet til gevinddiametre mellem 3,2 mm og 6,5 mm
• Fremstillet af hærdet stål for maksimal holdbarhed og nøjagtighed
• Designet til brug med mikrometere og andre præcisionsmåleinstrumenter
• Overholder internationale standarder for gevindmåling
• Ideel til kvalitetskontrol og præcisionsmåling af gevind
• Leveres i beskyttende etui for sikker opbevaring

Anvendelsesområder:

• Kvalitetskontrol af gevindede komponenter
• Præcisionsmåling i produktionsmiljøer
• Verifikation af gevind i overensstemmelse med standarder
• Kontrol af gevindprofil og effektiv diameter
• Maskinfremstilling og vedligeholdelse
• Undervisning i metrologi og måleteknik

Gevindmåletråde 64-779176 er uundværlige for enhver, der arbejder med præcisionsmåling af gevind, og tilbyder den nøjagtighed og pålidelighed, der er nødvendig for at sikre komponenternes kvalitet og funktionalitet.

Model: 64-779176 SKU: 64-779176

Yderligere information

Specifications

Schut Geometrisk metrologi MIKROMETER

Tråd för gängmätning

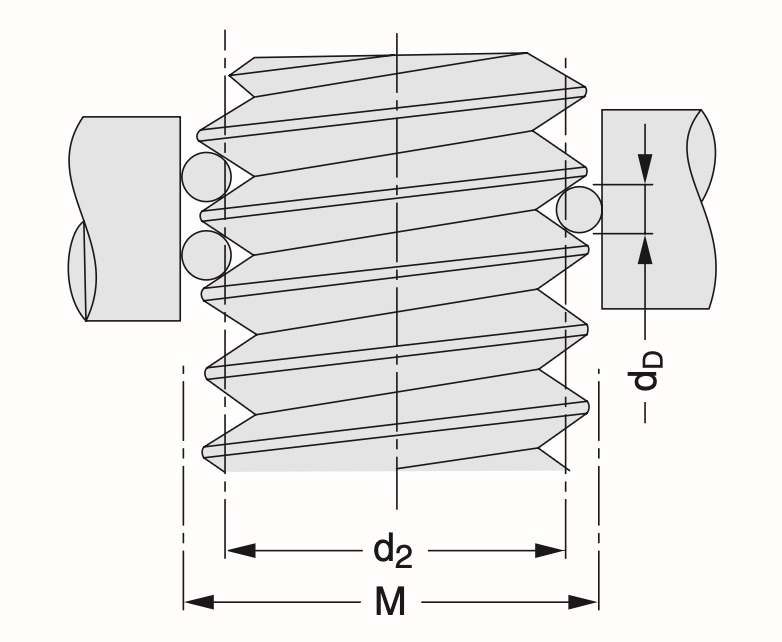

För mätning av utvändiga gängor med tretrådsmetoden. Flankdiametern kan bestämmas
enligt uppmätt diameter, med hjälp av tabeller.
För mikrometer med mätytor ø 6,35,

ø 6,5 eller ø 8 mm. (Finns även för mätning
ytorna ø 6.8 och ø 7.5 mm.)
Mycket hög mätnoggrannhet: ± 0,001 mm.
Parvis eller i en uppsättning.
Vajerhållarna hålls på plats på
städ och spindel med en fjäderklämma.
Vajrarna är monterade på hållaren i
på ett sådant sätt att de positionerar sig
på gängan.

Gänga mättrådar för mikrometer med mätytor ø 6,35, ø 6,5 eller ø 8 mm

ø 6,35 mm ø 6,5 mm ø 8 mm Wire Metric, W  hitworth, UN/UNC/UNF,
Artikelnummer Pris Artikelnummer Pris Artikelnr Prisdiameter
dD/mm gängor gängor

i mm per tum per tum

833.442 123,00 779.161 123,00 836.689 123,00 0,17 0,25; 0,3 – –
833.443 123,00 781.651 123,00 836.690 123,00 0,195 80
833 444 123,00 779 162 123,00 836 691 123,00 0,22 – – 72
833.445 123,00 779.163 123,00 835.844 123,00 0,25 64
833 446 123,00 779 164 123,00 834 499 123,00 0,29   0,35 – 56
833,447 123,00 779,165 123,00 834,498 123,00 0,335 48; 44
833.448 123,00 781.652 123,00 837.848 123,00 0,390 0,4 – 40
833 449 123,00 779 166 123,00 833 872 123,00 0,455 36
833.450 123,00 779.167 123,00 834.585 123,00 0,53 0,45; 0,5 – 32; 28
833.451 123,00 779.168 123,00 834.480 123,00 0,62 24
833.452 123,00 779.169 123,00 834.586 123,00 0,725 0,6 40 20
833.453 123,00 779.170 123,00 834.290 123,00 0,895 18; 16
833.454 123,00 779.171 123,00 834.502 123,00 1,10 – – 14; 13
833.455 123,00 779.172 123,00 834.291 123,00 1,35 12; 11
833.456 123,00 779.173 123,00 833.871 123,00 1,65 0,7 - 0,8 – 10; 9
833.457 123,00 779.174 123,00 834.292 123,00 2,05   8; 7
833.458 123,00 779.175 123,00 834.416 123,00 2,55 – 32; 28  6
833 459 123,00 779 176 123,00 834 483 123,00 3,20   5; 4,5
837.501 383,00 837.642 383,00 834.509 383,00 4,00 1   26; 24  4

1,25 22; 20; 19

1,5 18; 16

1,75 14

2   12; 11

2,5 10; 9

3,0; 3,5   8; 7

4,0; 4,5   6

5,0; 5,5   5; 4,5 C03.244.EN.20210503

6,0   4; 3,5

834 580 2 270,00 779 160 2 270,00 834 581 2 270,00 Set med tråddiametrar 0,17 till 3,20 mm
